#241 Сообщение smersh70 » 22 сен 2020, 03:06

smersh70 писал(а):
20 сен 2020, 23:50
20-мм автоматическая зенитная пушка Flak 30 образца 1930 г. Германия
37-мм зенитное орудие Flak 36. Германия

Тоже разработка "Рейнметалла", но несколько позднее, в 1936 году. Эта пушка уже относится к средним зенитным орудиям.
История разработки весьма интересна. "Рейнметалл" разрабатывал зенитную пушку Flak 18 в Швейцарии в начале 30-х годов. Разработка орудия проводилась по заказу СССР. Мы даже изготовили 44 орудия (индекс 2К) по германским чертежам на заводе в Подлипках.
А Flak 36 – это дальнейшая модернизация Flak 18. В конструкцию лафета ввели гидравлический тормоз, двухосная повозка заменена на одноосную, установили новый прицел. Пушка реально стала более универсальной, хотя имела те же боевые характеристики, что и Flak 18. Боеприпасы для зенитки подавались в 6-снарядных обоймах.
Орудие выпускалось до конца войны. Было основным средством поражения низколетящих самолетов. Использовалось на разных шасси, устанавливалось на кораблях, в том числе на подводных лодках. Главным недостатком системы была склонность механизма поворота к заклиниванию. Поэтому расчет должен был обладать достаточной силой для работы на этой пушке.
Достоинства:
1. Достаточно большой эффективный потолок.
2. Универсальность.
3. Возможность использования на различных шасси.
4. Эффективность снарядов.
Недостатки:
1. Сложное в производстве.
2. Большой расчет (7 чел.).
3. Низкая скорострельность.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 108927
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 6179 раз
Поблагодарили: 10240 раз

Re: ВЕРМАХТ 3 РЕЙХА

#242 Сообщение smersh70 » 22 сен 2020, 21:29

280-мм пушки серии Bruno на железнодорожном транспортере

В годы Первой мировой войны 280-мм железнодорожные артиллерийские установки зарекомендовали себя как весьма эффективные орудия против долговременных укреплений противника. Поэтому программой срочных мероприятий по восстановлению военного потенциала Германии (Sofofrt-Programm) предусматривалось производство большого числа таких установок. При этом планировали использовать следующие 280-мм пушки, хранившиеся на армейских и флотских складах: 28 см S.K.L40 с длиной ствола 39,6 калибров. Пушки этой системы были сняты с линейных кораблей типа Braunschweig и Deutschland, спущенных на воду в период с 1904 по 1908 гг.
Пушки стреляли фугасными снарядами массой 240,0 кг на дальность 29 500 м. В течение часа пушка могла выпустить 10 снарядов. Кодовое название пушки и установки в целом — Kurze Bruno.

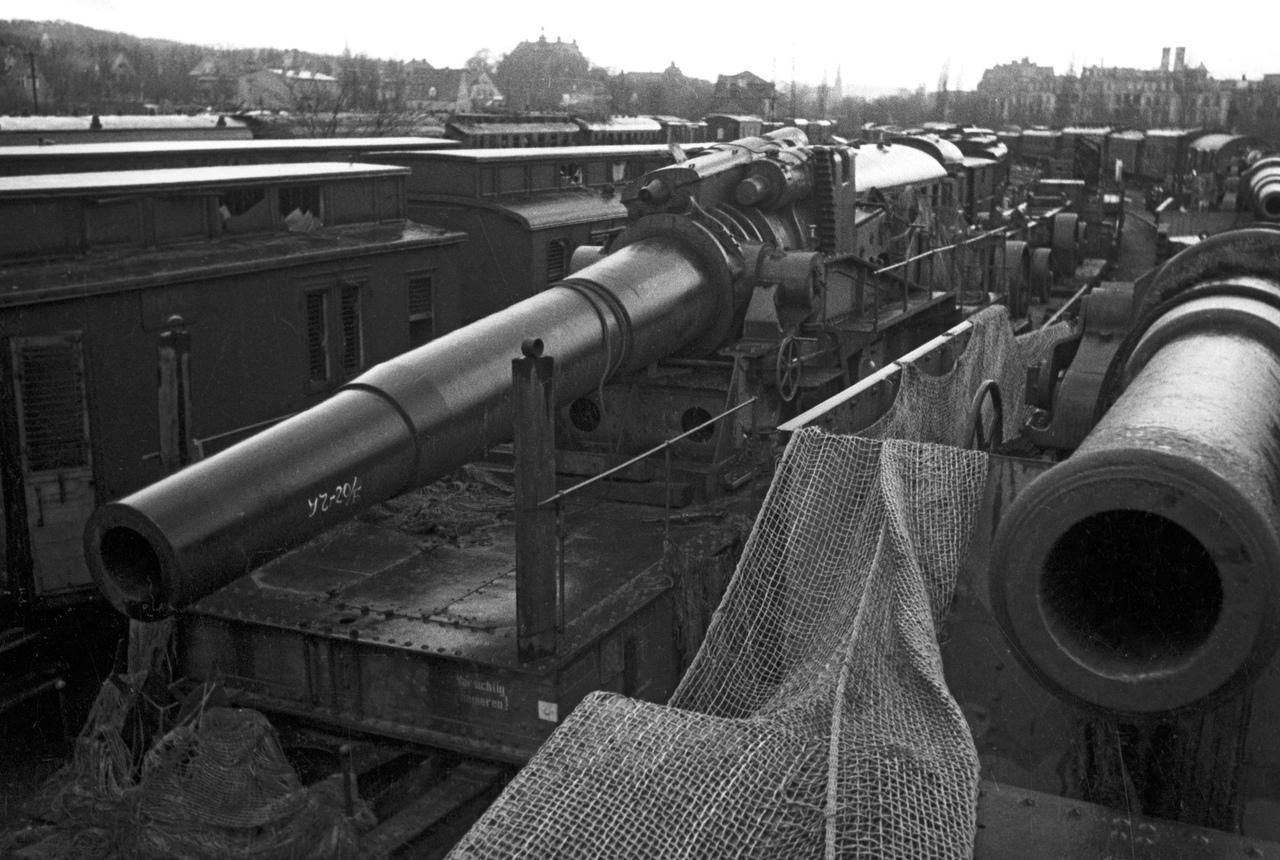

Немецкие железнодорожные орудия (в кадре не меньше трех установок), захваченные частями РККА в районе Данцига (Danzig, сейчас Гданьск в составе Польши). 1945. Автор: Петр Бернштейн.

28 см S.K.L45 с длиной ствола 45 калибров. Первоначально пушки этой системы были установлены в башенных установках линейных кораблей типа West-falen и линейных крейсеров типа Von der Tann, спущенных на воду в период с 1909 по 1910 гг.
Для стрельбы из пушки использовались фугасные снаряды массой 284,0 кг, дальность стрельбы 36 100 м. Имелся также снаряд повышенной мощности массой 302,0 кг. Дальность стрельбы этим снарядом равнялась 28500 м. Кодовое название пушки и установки в целом — Lange Bruno.
28 см K.L42 с длиной ствола 42,2 калибра. Две такие пушки были обнаружены на армейских складах, в годы Первой мировой они использовались в качестве орудий береговой артиллерии.
По баллистическим характеристикам пушка примерно соответствовала пушке Lange Bruno. Она стреляла фугасными снарядами массой 284,0 кг на дальность 35 700 м, а фугасными снарядами массой 302,2 кг — на дальность 29400 м.
Эт пушке и установке в целом присвоили кодовое название Schwere Bruno.
Пушки устанавливались на примерно одинаковых железнодорожных транспортерах, включавших главную балку и две пятиосные тележки.
По сравнению с транспортерами установок аналогичного калибра времен Первой мировой войны они имели меньшую массу за счет исключения из их конструкции домкратов для опускания главной балки на центральный штырь бетонного основания при ведении стрельбы со стационарной огневой позиции.
Поскольку основным способом боевого использования установок серии Bruno была стрельба с поворотного основания, обеспечивавшего круговой обстрел, упростили также механизм корректировки горизонтальной наводки. Это привело к ограничению сектора горизонтальной наводки до ±0,15°.
Пушка устанавливалась на транспортере на станке, оснащенном двумя гидравлическими тормозами отката и гидропневматическим накатником. Подъемный механизм станка обеспечивал наведение пушки в вертикальной плоскости в диапазоне углов от +10° до +45°.
Исключение составляла установка Lange Bruno, у которой наибольший угол возвышения был ограничен величиной 40°.
Для подачи боеприпасов на подготовительную площадку в кормовой части главной балки смонтировали современный подъемный кран, а для улучшения условий работы расчета предусмотрели откидывающиеся площадки.
Установки серии Bruno выпускались фирмой Fried. Krupp AG. До 1938 г. было изготовлено 8 установок Kurze Bruno, 3 установки Lange Bruno и 2 установки Schwere Bruno.
В годы Второй мировой войны они использовались на Западном фронте в составе двухорудийных батарей железнодорожной артиллерии, при этом в состав батареи включали, как правило, однотипные установки.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 108927
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 6179 раз
Поблагодарили: 10240 раз

Re: ВЕРМАХТ 3 РЕЙХА

#243 Сообщение smersh70 » 23 сен 2020, 23:40

Немецкие пулеметные ленты к MG.34\42
В 1933 году в Германии для питания пулеметов калибром 7.92*57 принимается цельная металлическая патронная лента на 250 патронов "Gurt 33". Несколько позже принимается лента на 25 патронов "Gurt 34" с наконечником-протяжкой "Einfuhrstuck", с помощью которой в пулемет загонялся первый патрон.

В 1938 году емкость одной секции "Gurt 34" увеличивается 25 до 50 патронов. Ленты Gurt33 и Gurt34 раннего производства делались из нержавеющей стали, более поздние вороненые.
Секции на 25 или 50 патронов соединялись между собой с помощью патрона. Протяжка к ленте крепилась таким же образом.
► Показать

Аватара пользователя
smersh70
пулеметчик
Сообщения: 108927
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 6179 раз
Поблагодарили: 10240 раз

Re: ВЕРМАХТ 3 РЕЙХА

#244 Сообщение smersh70 » 25 сен 2020, 01:06

Дополнительные (переменные) заряды к немецким 8см минометным минам
Представляют из себя пороховые колечки в матерчатой оплетке. Перед выстрелом надевались на хвост мины. Из доп. зарядов и хвостового патрона комбинировался необходимый заряд в зависимости от дальности стрельбы. Минимальная дальность - 60 метров (хвостовой патрон без доп. зарядов), максимальная с четырьмя доп. зарядами – 2400 метров. Повсеместно встречаются алюминиевые и цинковые баночки от них, чаще всего пустые.
► Показать
- Teilkartuschen – дополнительные заряды которые поставлялись в комплекте (2 штуки на мину)
- Zusatzladung – добавочный заряд (сверх положенного по норме), поставлялся при нехватке Teilkartuschen

Аватара пользователя
smersh70
пулеметчик
Сообщения: 108927
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 6179 раз
Поблагодарили: 10240 раз

Re: ВЕРМАХТ 3 РЕЙХА

#245 Сообщение smersh70 » 25 сен 2020, 02:27

Маскировочная сетка на немецкий стальной шлем.
Служила универсальным средством для крепления любого камуфляжа как из листьев, травы, веток так и из элементов городского мусора, бумаги, тряпок для ведения боя в населенных пунктах.
Кроме веревочной сетки использовалась стальная противогранатная сетка с крупными ячейками
► Показать

Аватара пользователя
smersh70
пулеметчик
Сообщения: 108927
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 6179 раз
Поблагодарили: 10240 раз

Re: ВЕРМАХТ 3 РЕЙХА

#246 Сообщение smersh70 » 04 ноя 2020, 04:59

Panzerjäger 35R mit 4,7-cm-PaK 36.
Немецкая противотанковая самоходная артиллерийская установка. Выпускалась на шасси трофейных французских пехотных танков R35.
Прототип этой САУ был изготовлен 8 февраля 1941 года, а всего с мая по октябрь того же года были переоборудованы 200 машин, из них 174 — в варианте САУ и ещё 26 — в варианте командирской машины сходной конструкции. Машины использовались на фронтах вплоть до 1944 года.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 108927
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 6179 раз
Поблагодарили: 10240 раз

Re: ВЕРМАХТ 3 РЕЙХА

#247 Сообщение smersh70 » 22 ноя 2020, 22:14

Sd.Kfz.254
В 1935 году компания Saurer спроектировала для вооруженных сил Австрии артиллерийский тягач на колесно-гусеничном ходу RR-5 (Räder-Raupen - колесно-гусеничный). К 1937-му году, после завершения испытаний и необходимой доработки, компания получила заказ на поставку 160 единиц модернизированной машины под обозначением RR-7.
Тягач получился вполне удачным, несмотря на шасси оригинальной конструкции: кроме основного гусеничного движителя он имел четыре убирающихся автомобильных колеса, которые для движения по шоссе опускались на землю, а все остальное время находились в поднятом положении выше нижней кромки гусениц. Смена хода производилась всего за 20-30 секунд, при этом экипаж мог даже не покидать машину.
RR-7 так и не попал на вооружение австрийской армии - после аншлюса вся австрийская бронетехника перешла к немцам. В Вермахте этот бронеавтомобиль приняли на вооружение под обозначением Sd.Kfz.254 Mittlerer Gepanzerter Beobachtungskraftwagen. Хорошие ходовые качества позволяли использовать его как разведывательно-дозорную машину, а также в качестве транспорта для артиллерийских наблюдателей. В период с июня 1940 года по март 1941 года было собрано 128 бронемашин этого типа (общее количество составило 140 единиц).
Начиная с лета 1941 года, Sd.Kfz.254 достаточно активно использовались на Восточном фронте, а также в Северной Африке (при этом все африканские бронемашины были потеряны уже к концу 1942 года). Есть информация, что несколько Sd.Kfz.254 все еще продолжали находиться на вооружении Вермахта до середины 1944 года.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 108927
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 6179 раз
Поблагодарили: 10240 раз

Re: ВЕРМАХТ 3 РЕЙХА

#248 Сообщение smersh70 » 30 ноя 2020, 00:57

Высшие боевые награды Вермахта и СС | ЧАСТЬ 1


Высшие боевые награды Вермахта и СС | ЧАСТЬ 2

Аватара пользователя
Руслан Моделист
партизан
Сообщения: 467
Зарегистрирован: 19 ноя 2020, 17:24
Откуда: Россия, Ставрополь

Благодарил (а): 3391 раз
Поблагодарили: 387 раз
Контактная информация:

Re: ВЕРМАХТ 3 РЕЙХА

#249 Сообщение Руслан Моделист » 15 дек 2020, 01:54

Учебный военный фильм: "Ближний бой с танками", "Саперы в перед", "Подготовка снайперов"
Для хороших людей армия мать родная, а для плохих теща!

Аватара пользователя
Руслан Моделист
партизан
Сообщения: 467
Зарегистрирован: 19 ноя 2020, 17:24
Откуда: Россия, Ставрополь

Благодарил (а): 3391 раз
Поблагодарили: 387 раз
Контактная информация:

Re: ВЕРМАХТ 3 РЕЙХА

#250 Сообщение Руслан Моделист » 20 дек 2020, 23:21

Учебный фильм армии вермахта. Горно стрелковое подразделение в бою [media][/media]
Для хороших людей армия мать родная, а для плохих теща!
