Re: САУ--Самоходные Артиллерийские Установки..

#31 Сообщение smersh70 » 30 апр 2020, 20:35

Новые китайские 155-мм колесные самоходные гаубицы PLC-181 поступают на вооружение НОАК
В репортаже военной редакции телеканала CCTV 7 впервые так подробно показаны новые китайские 155-мм колесные самоходные гаубицы PLC-181 разработки корпорации Norinco. Партия новых САУ поступила на вооружение артиллерийской бригады 73й общевойсковой армии восточного военного округа НОАК.
Типовая китайская артиллерийская бригада состоит из 3 артиллерийских дивизионов, каждый по 18 орудий в 3 батареях и 1 противотанкового дивизиона (18 СПТРК).
► Показать

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98599
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4901 раз
Поблагодарили: 6113 раз

Re: САУ--Самоходные Артиллерийские Установки..

#32 Сообщение smersh70 » 12 май 2020, 02:14

Самоходная 155-мм пушка M40 «Long Tom» США.
М40 была первой серийной САУ Второй мировой войны производства США. Эта САУ со 155-мм пушкой была создана по проекту Т6, на базе шасси среднего танка М3. Новая комбинация орудия 155-мм М1А1, известного как «Лонг Том» (с 20 снарядами боезапаса) и шасси среднего танка М4А3, появилась в декабре 1943 года. Ширина шасси была увеличена, установлены более мощные пружины подвески, двигатель был перенесен вперед, предусмотрен сошник для гашения усилий отката. Дальность стрельбы 43–кг снарядом составляла 23514 м, что позволяло вести издалека обстрел позиций противника и контрбатарейный огонь. Толщина брони составляла 12,7 мм.
Доведение орудия до серийного уровня заняло много времени, и первые установки поступили в войска в январе 1945 года.
М40 приняли участие в обстреле Кельна и в последующих коротких сражениях. До мая 45-го было готово 311 М40; выпуск продолжили и после войны. Позднее, М40 отлично проявили себя в корейской войне. На САУ не была предусмотрена защита для расчета, так как стрелять они были должны с большой дистанции. Было предусмотрено место для личного оружия и вещей расчета. Кстати, была еще одна аналогичная модель, с 203-мм гаубицей, но их было выпущено всего около 50 единиц.
После войны М40 закупали армии нескольких государств, Франция широко применяла их в Индокитае.
Одна из версий М40, грузовая Т30, применялась как транспортер снабжения, хотя его первоначальным назначением был подвоз снарядов батареям М40.
M40 «Long Tom»
М40 часто применялась при испытаниях различных средств защиты орудийных расчетов. И было убедительно доказано, что самая надежная защита состоит в использовании бронированной башни. Сейчас большинство современных САУ имеет именно такие башни. Высокая эффективность и надежность применения констpyктивныx решений в модели М40 стало основой для будущих проектов САУ.
ТТХ:
Расчет, человек 8
Масса, кг 37195
Габаритные размеры: дл. х шир. х выс., м 9,04 х 3,15 х 2,84
Силовая установка Континентал Rg75 С
Мощность двигателя, л/с 395
Максимальная скорость движения, км/ч 38,6
Запас хода, км 161
Глубина проходимого брода, м 1,07

Вооружение 155-мм пушка

Аватара пользователя
Ifti
партизан
Сообщения: 1749
Зарегистрирован: 21 фев 2012, 17:16

Благодарил (а): 254 раза
Поблагодарили: 406 раз

Re: САУ--Самоходные Артиллерийские Установки..

#33 Сообщение Ifti » 13 май 2020, 17:41

не знаю куда постить. Вы там решите и перекиньте пожожда в соответствующую тему.
***
сербы продвигают / или продвинули свой товар, за штуку миллион озвучили. NORA-B52. Не знаю что за САУ. Смотрел видео, вроде бы хорошее, компьютеризованная, бьет точно, стабилизация (замечу, не на КАМАЗе, а на другой платформе) очень пристойная.

ссылка на публикацию тут https://ru.axar.az/news/politika/468421.html

Аватара пользователя
Ifti
партизан
Сообщения: 1749
Зарегистрирован: 21 фев 2012, 17:16

Благодарил (а): 254 раза
Поблагодарили: 406 раз

Re: САУ--Самоходные Артиллерийские Установки..

#34 Сообщение Ifti » 13 май 2020, 17:54


Аватара пользователя
smersh70
пулеметчик
Сообщения: 98599
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4901 раз
Поблагодарили: 6113 раз

Re: САУ--Самоходные Артиллерийские Установки..

#35 Сообщение smersh70 » 19 май 2020, 20:46

Ifti писал(а):
13 май 2020, 17:41
ербы продвигают / или продвинули свой товар, за штуку миллион озвучили. NORA-B52. Не знаю что за САУ. Смотрел видео, вроде бы хорошее, компьютеризованная, бьет точно, стабилизация (замечу, не на КАМАЗе, а на другой платформе) очень пристойная.
На словацкую EVA 6х6 похож,
САУ «Дана» и все её производные являются довольно тяжёлыми машинами массой порядка 29 т и к тому же крупногабаритными. В то же время, современные требования к полевой артиллерии предусматривают не только увеличение дальности, точности и эффективности огня, но и повышение стратегической мобильности, прежде всего — возможности перевозки военно-транспортными самолётами. Результатом стало появление целого ряда сравнительно лёгких артсистем, классифицируемых как TMG (Truck Mounted Gun). Наиболее распространённой в этом классе является французская САУ «Цезарь», но на рынке вооружений представлены и другие подобные самоходки — например, шведская «Арчер», израильская ATMOS 2000 и сербская «Нора» В52. Пытается прорваться в этот сегмент и словацкая фирма «Конштрукта Дефенс».

https://military-az.com/forum/viewtopic ... 2&start=20


smersh70 писал(а):
26 янв 2020, 23:26
Французские 155-мм САУ Ceasar ведут стрельбу по позициям бородачей с территории Ирака.
Расчет - 5 человек, но при должной сноровке стрельбу могут выполнять и трое.
Дальность стрельбы - 42 км обычными снарядами и до 50 - АРС.
Скорострельность - до 18 выс/мин.
Французская САУ CAESAR — одна из самых известных колёсных гаубиц современности. Относительная простота и модульность сделали эту модель артиллерийского вооружения востребованной как в родной армии, так и у зарубежных заказчиков.
На видео показаны учения французских артиллеристов: можно в деталях рассмотреть механизм подачи снарядов, процесс перезарядки, выстрел и свёртывание расчёта.

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98599
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4901 раз
Поблагодарили: 6113 раз

Re: САУ--Самоходные Артиллерийские Установки..

#36 Сообщение smersh70 » 31 май 2020, 18:03

В Ливии войска, противостоящии армии Хафтара, имеют на вооружении 155-мм гусеничные САУ итальянского производства Palmaria. Боеприпасы к ним, как видим, производства турецкой компании MKEK (один из ведущих производителей в регионе).

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98599
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4901 раз
Поблагодарили: 6113 раз

Re: САУ--Самоходные Артиллерийские Установки..

#37 Сообщение smersh70 » 06 июн 2020, 19:27

smersh70 писал(а):
19 май 2020, 20:46

Французские 155-мм САУ Ceasar ведут стрельбу по позициям бородачей с территории Ирака.
Расчет - 5 человек, но при должной сноровке стрельбу могут выполнять и трое.
Дальность стрельбы - 42 км обычными снарядами и до 50 - АРС.
Скорострельность - до 18 выс/мин.
Французская САУ CAESAR — одна из самых известных колёсных гаубиц современности. Относительная простота и модульность сделали эту модель артиллерийского вооружения востребованной как в родной армии, так и у зарубежных заказчиков.
чудны пути чехов,сами производят и тут на тебе-отказываются в пользу лягушатников :o :think:
Чехия приобретет 52 французские самоходные гаубицы CAESAR
Во время посещения 4 июня 2020 года 13-го артиллерийского полка чешской армии (оснащенного 152-мм самоходными гаубицами Dana) в Джиниче, министр обороны Чехии Любомир Метнар заявил о решении приобрести для чешской армии для замены систем Dana 52 самоходные гаубицы CAESAR калибра 155-мм/52 на колесном шасси у французской компании Nexter Systems. Контракт на закупку CAESAR может быть подписан до конца года.
Было заявлено, что приобретаемые Чехией CАУ CAESAR будут выполнены на шасси Tatra T815 с колесной формулой 8x8, которое будет производить чешская компания Tatra Trucks. В целом планируемый контракт предполагает не менее 40 процентов участия чешской промышленности от его общей стоимости.
Согласно данным чешских СМИ, стоимость контракта предварительно оценивается в 5,95 млрд чешских крон (224 млн евро), и помимо 52 артсистем CAESAR, включает опцион еще на 12 САУ. Также в контракт будут включены поставки двух тренажеров и боеприпасов. Поставки предусмотрены в период с 2022 по 2026 годы.
Самоходная гаубица CAESAR в исполнении на шасси Tatra T815 (8х8) является третьим вариантом этой популярной на мировом рынке артсистемы, после более ранних вариантов, выполненных на шасси Renault (Arquus) Sherpa 10 (6x6) (основной серийный вариант) и Unimog U2450L (6x6) (последний поставляется Национальной гвардии Саудовской Аравии). Вариант CAESAR в исполнении на шасси Tatra T815 (8х8) был впервые представлен в 2015 году, а его первым заказчиком в 2017 году выступила Дания, законтрактовав 15 (затем увеличив до 19) систем, поставки которых были начаты осенью 2019 года.

Кроме того, в 2019 году сообщалось, что Nexter Systems имеет неафишировавшийся заказ от нераскрываемого заказчика еще на 97 систем CAESAR на шасси Tatra T815 (8х8) с планом поставки в 2022-2024 годах - предположительно, этим заказчиком являются сухопутные войска Саудовской Аравии. Также известно, что интерес к варианту CAESAR на шасси Tatra T815 (8х8) проявляют сухопутные войска Франции, рассматривающие план закупки 32 таких систем в период 2026-2030 годов.

Претич (2)
партизан
Сообщения: 519
Зарегистрирован: 27 сен 2018, 17:50

Благодарил (а): 8 раз
Поблагодарили: 118 раз

Re: САУ--Самоходные Артиллерийские Установки..

#38 Сообщение Претич (2) » 06 июн 2020, 19:42

Завод по производству САУ Дана находится в Словакии. Словаки в тендере тоже участие принимали

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98599
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4901 раз
Поблагодарили: 6113 раз

Re: САУ--Самоходные Артиллерийские Установки..

#39 Сообщение smersh70 » 09 июн 2020, 00:13

Претич (2) писал(а):
06 июн 2020, 19:42
Завод по производству САУ Дана находится в Словакии. Словаки в тендере тоже участие принимали
ты про нее :character-oldtimer: а я про чешскую,посмотри ,там в тексте как раз таки на шасси Татра,а она производится в Чехии...-152-мм ShKH Ondava — модификация 1980-х годов, разработанная в Чехословакии, с увеличенной до 47 калибров длиной ствола, новым двухкамерным дульным тормозом и другими изменениями.
155-мм ShKH M2000 Zuzana — модификация производства Словакии, разработанная в соответствии со стандартами НАТО. Поступила на полевые испытания в начале 1994 года[1], стандартизована в 1997 году. Боекомплект — 40 выстрелов.

smersh70 писал(а):
06 июн 2020, 19:27
Французская САУ CAESAR — одна из самых известных колёсных гаубиц современности. Относительная простота и модульность сделали эту модель артиллерийского вооружения востребованной как в родной армии, так и у зарубежных заказчиков.
Cтрельбы артиллеристов датской армии из второго опытного образца 155-мм/52 самоходной гаубицы CAESAR в исполнении на шасси Tatra T815 (8х8):

Аватара пользователя
smersh70
пулеметчик
Сообщения: 98599
Зарегистрирован: 29 июл 2013, 14:19

Благодарил (а): 4901 раз
Поблагодарили: 6113 раз

Re: САУ--Самоходные Артиллерийские Установки..

#40 Сообщение smersh70 » 11 июн 2020, 03:54

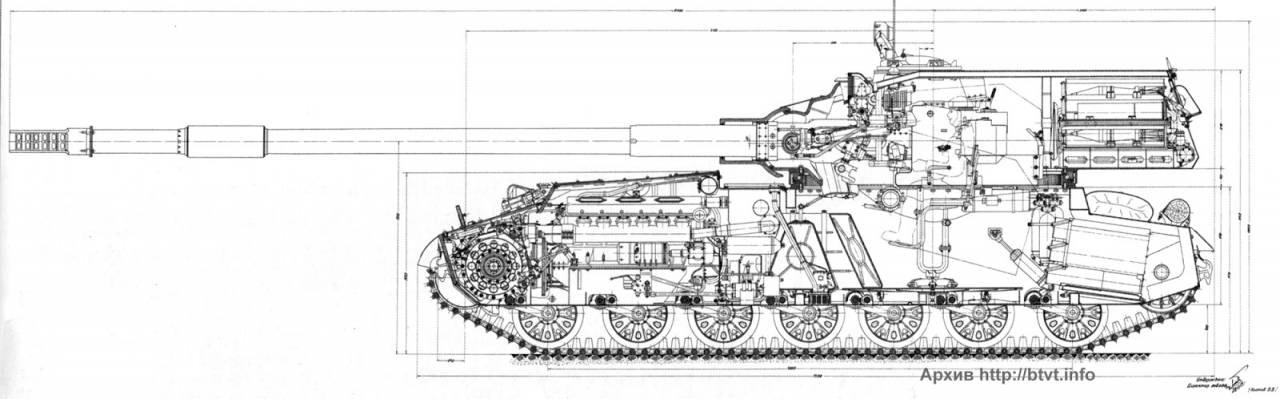

152-мм противотанковая САУ

Разработка изделия «120» велась в СКБ Уралмашзавода под руководством Г.С. Ефимова. Орудие заказали СКБ-172 во главе с М.Ю. Цирульниковым. К проекту привлекались и другие предприятия. В 1958 г. они определили окончательный облик будущей САУ, после чего началась разработка технического проекта. В 1959-60 гг. осуществлялась сборка опытных орудий и самоходки.
«Объект 120» выполнили на базе существующей САУ Объект 116 с заменой части ключевых агрегатов. Сохранилось шасси с бронированным корпусом переднемоторной компоновки и гусеничной ходовой частью. В кормовой части корпуса находилось боевое отделение, выполненное на основе полноповоротной башни. Бронирование машины состояло из катаных и литых деталей толщиной до 30 мм, обеспечивавших защиту от 57-мм снарядов.
Силовой агрегат включал дизельный двигатель В-105-В мощностью 480 л.с. При помощи механической двухпоточной трансмиссии мощность подавалась на ведущие колеса переднего расположения. САУ сохранила семикатковую ходовую часть с торсионной подвеской, способной выдержать импульс отдачи. 27-тонная бронемашина могла развивать скорость более 60-62 км/ч и преодолевать различные препятствия.
В башне помещалась гладкоствольная пушка М69 калибра 152,4 мм со стволом длиной 9045 мм (59 клб) и дульным тормозом, способная использовать выстрелы раздельно-гильзового заряжания нескольких типов. За счет давления в канале до 392 МПа обеспечивался разгон подкалиберного бронебойного снаряда до 1710 м/с. Выстрелы перевозились в барабанной укладке, ускорявшей процесс заряжания. Боекомплект включал 22 снаряда с гильзами. Могли использоваться осколочно-фугасный, подкалиберный и кумулятивный снаряды.
Дополнительное вооружение «Тарана» включало зенитный пулемет КПВ; спаренный с пушкой пулемет отсутствовал. На случай экстренной ситуации экипаж из четырех человек располагал парой автоматов и запасом ручных гранат.
В начале 1960 г. Уралмашзавод завершил строительство опытного «Объекта 120» и выполнил часть заводских испытаний. До их завершения, после работы на трассах и на стрельбище проект закрыли. Заказчик посчитал, что самоходная противотанковая пушка не представляет интереса для армии – в отличие от перспективных ракетных систем аналогичного назначения.
«Объект 120» был способен поражать в лобовую проекцию все существующие средние и тяжелые танки вероятного противника на дальностях в километры, т.е. из-за пределов дистанции ответного эффективного огня. Разрабатывавшийся кумулятивный боеприпас позволял получить достаточные характеристики, а 43,5-кг осколочно-фугасный расширял боевые возможности самоходки.
Высокая огневая мощь также обеспечивалась удачными средствами перезаряжания. Орудие после выстрела возвращалось на угол заряжания, а барабанная укладка упрощала работу заряжающего. За счет этого экипаж мог сделать до 2 выстрелов за 20 сек. В этом отношении САУ «Объект 120», как минимум, не уступала другим машинам с артиллерийским вооружением, в т.ч. меньших калибров.
Недостатком «Объекта 120» можно было считать относительно низкий уровень защиты. Наиболее мощные участки корпуса и башни имели броню толщиной лишь 30 мм, что защищало лишь от снарядов малого и среднего калибра. Попадание боеприпаса от 76 мм и выше грозило самыми серьезными последствиями. Однако эту особенность САУ не посчитали недостатком ввиду малой вероятности поражения огнем противника с дальностей 2,5-3 км.
Также не вполне удачными, хотя и вынужденными, оказались габаритные параметры. Несмотря на кормовое расположение боевого отделения, ствол выдавался перед корпусом на несколько метров. Это затрудняло вождение на сложных ландшафтах или даже могло приводить к различным неприятным инцидентам, в т.ч. с временной потерей боеспособности.
